Железнодорожная сливо-наливная эстакада используется для обеспечения выполнения операций по сливу и наливу нефтепродуктов ( бензин, дизельное топливо, нефть, масло, также можно использовать как эстакаду слива мазута) в железнодорожные цистерны и облегчения доступа на цистерну.
Ж.д. эстакада обеспечивает: одновременное обслуживание ж.д. цистерн ( в зависимости от количество постов); фиксацию мостика в зависимости от его положения в пространстве; подъем мостика после ухода обслуживающего персонала; размещение нефтеналивного оборудования;
Железнодорожная сливо-наливная эстакада представляет собой прочную металлоконструкцию состоящую из нескольких узлов. Конструкция эстакады позволяет увеличивать и расширять количество постов налива, а также осуществлять поэтапный монтаж и модернизацию оборудования. Площадка эстакады оборудована фиксирующим устройством, удерживающим мостик в вертикальном положении при отсутствии цистерны. Сливо-наливная эстакада может быть оборудована подводом для подключения измерительных комплексов и стояков для верхнего слива и налива.
Эстакада слива соответствует СНиП 2.11.03-93 и ПОТ РМ -021-2002.
Документация на эстакаду: технический паспорт с инструкцией по монтажу, сертификат соответствия.
Возможно изготовление односторонней или двухсторонней эстакады по чертежам заказчика.
Односторонняя ж.д. эстакада: фронт слива проходит по одной стороне эстакады 1 цистерна с одной стороны.
По запросу предоставим предложение о комплектации оборудованием для оснащения сливной железнодорожной эстакады.
Монтаж нефтеналивной ж.д. эстакады.
Все эстакады производятся в заводских условиях и поставляются в разобранном виде. Для их сборки не требуется получение разрешения на проведение сварочных и строительных работ, причем сам монтаж эстакады не представляет особых затруднений и может быть осуществлен рабочей бригадой предприятия без привлечения специализированных подрядов.
В техническом паспорте направляемом в комплекте с эстакадой подробно расписан монтаж изделия. Монтаж эстакады на объекте и стыковка отдельных узлов производится на подготовленный фундамент на анкерные болты. Глубина заложения фундамента выбирается исходя из местных условий.
По запросу предоставим план присоединения к фундаменту эстакады, копии документов по расчетам несущих элементов эстакады по весовым, снеговым и ветровым нагрузкам.
Цена сливо-наливной ж.д. эстакады.
Эстакада является конкурентоспособной по цене, срокам изготовления и способам монтажа. Стоимость эстакады зависит от технического задания заказчика. Возможен выезд на объект, где эксплуатируются нефтеналивные эстакады. Купить эстакаду, получить коммерческое предложение можно обратившись в главный офис нашей компании в г. Санкт-Петербург, а также в офисах-филиалах в г. Москва.
ЖД эстакада модульного типа, может проектироваться на необходимое количество постов и в последствие, при необходимости, наращиваться до нужного количества постов слива-налива.
Примеры стоимости и комплектации типовых железнодорожных эстакад от 01.03.2019г. для слива-налива кислоты, нефтепродуктов, СУГ, растительного масла.
|
Наименование |
Назначение |
Кол-во |
Цена с НДС, руб., за комплект |
|
Эстакада железнодорожная 1-сторонняя 1- постовая, У1: - Входная лестница - Площадка обслуживания - Трап перекидной со ступенями 12Х18Н10Т |
На ж.д. эстакаду будут установлены стояки для верхне-го слива серной и соляной кислот |
1 |
990 000 |
|
Эстакада железнодорожная односторонняя 2-х постовая, У1: 1.1 Блок входной односторонний- 1 шт. (6м) -опорная металлоконструкция, -входная лестница, - ограждения, -фундаментные болты 1.2 Блок промежуточный- 1 шт. (12м) -опорная металлоконструкция, -ограждение по периметру, -фундаментные болты 1.3 Входная лестница 1.4 Трап перекидной с механизмом перемещения - 2шт |
На ж.д. эстакаду 3-х пролетную, величина всех пролетов - 6 метров. По концам эстакады расположены два лестничных торцевых схода, длиной в проекции по 3,7 м. Полная длина - 18м, для слива налива светлых нефтепродуктов установят установку нижнего слива УСН-150, установку верхнего налива. |
1 |
2 450 000 |
|
Эстакада железнодорожная 4-х постовая двухсторонняя, У1, в составе: - площадка обслуживания – 4 шт - площадка переходная - 3 шт - входная лестница - 2 шт - перекидной трап - 8 шт |
Типовое решение на жд эстакаду для установки устройств для слива-налива СУГ
|
1 |
5 100 000 |
|
Эстакада железнодорожная 8-постовая: 3.1 Площадка обслуживания- 8 шт. 3.2 Площадка переходная - 7 шт. 3.3. Входная лестница – 2шт 3.4. Трап перекидной - 8шт |
Для нижнего слива растительного масла |
1 |
8 100 000 |
Цена типовой ж.д. эстакады указана без учета сливо-наливного, насосного и измерительного оборудования, которое приобретается за дополнительную плату.
В комплект поставки входит:
- паспорт с руководством по эксплуатации
- декларация соответствия ТР ТС
В связи с нестабильностью цен, стоимость эстакады может меняться как в большую, так и в меньшую сторону.
Заявки отправляйте на электронную почту: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Конструкция эстакады.
Основой конструкцией нефтеналивной эстакады является базовый модуль (см. рис. 1). Готовая эстакада комплектуется стандартными блоками. Количество и конфигурация блоков зависит от числа вагонов-цистерн по фронту слива. Вес базового модуля: до 1 500 кг.
Рис.1 – Базовый модуль.
В связи с постоянной работой по усовершенствованию в конструкции ж.д. эстакады могут быть внесены незначительные изменения не отраженные в паспорте и не влияющие на работоспособность эстакады.
Примеры комплектации железнодорожной нефтеналивной эстакады.

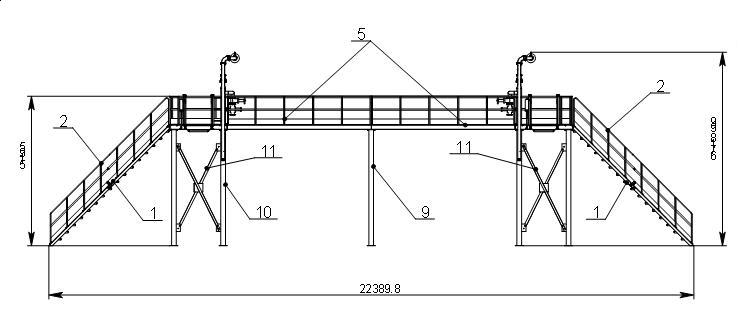

Комплектация двух постовой двухсторонней эстакады для слива нефтепродуктов из ж/д вагонов-цистерн .

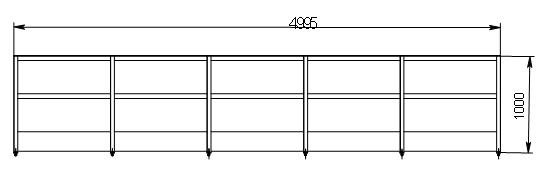

| Наименование узла | Площадка обслуживания (2 м.) | Лестница | Мостик (трап) на цистерну | Площадка переходная (5м.) |
| Изображение |  |
 |
 |
 |
| Количество, (шт) | 1 | 1 | 2 | 2 |
Комплектация четырехпостовой односторонней эстакады для слива нефтепродуктов из ж/д вагонов-цистерн (см. рис. 3)(фронт слива проходит по одной стороне эстакады 1 цистерна с одной стороны).
| Наименование узла | Площадка обслуживания | Лестница | Мостик (трап) на цистерну | Площадка переходная |
| Изображение | |
|
 |
|
| Количество, (шт) | 4 | 2 | 4 | 3 |
Изготовитель гарантирует нормальную эксплуатацию эстакады в течение 12 месяцев со дня монтажа, но не более 16 месяцев со дня отгрузки.
Срок службы 10 лет.
Референц-лист поставки ООО "ЭНЕРГОАРСЕНАЛ" наливных эстакад:
|
Адрес объекта |
Период поставки |
Наименование оборудования |
|
г. Самара |
2007 г. |
двухпостовая односторонняя железнодорожная нефтеналивная эстакада в комплекте с устройством верхнего налива УВСН-100 |
|
г. Воронеж |
2008 г. |
эстакада автомобильная 1-постовая по чертежу заказчика |
|
г. Владивосток |
2011 г. |
четырехпостовая односторонняя железнодорожная нефтеналивная эстакада |
|
г. Шлиссельбург |
2015 г. |
эстакада автомобильная Э-1 левого исполнения |
|
г. Нефтеюганск |
2015 г. |
эстакада автомобильная Э-1 |
|
г. Пенза |
2016 г. |
эстакада автомобильная Э-1 левого исполнения |
|
г. Миллерово, Ростовская обл. |
2018 г. |
эстакада железнодорожная 1-постовая (в составе: мостик, лестница, площадка обслуживания h-3,5м) У1 |
|
г. Миллерово, Ростовская обл. |
2018 г. |
эстакада автомобильная 1-постовая (в составе: мостик, лестница, площадка обслуживания h-2,65м), У1 |
|
г. Мурманск |
2018 г. |
эстакада автомобильная Э-1 правого исполнения |
|
Сахалинская область, месторождение |
2018 г. |
эстакада автомобильная Э-1 правого исполнения – 5 штук |

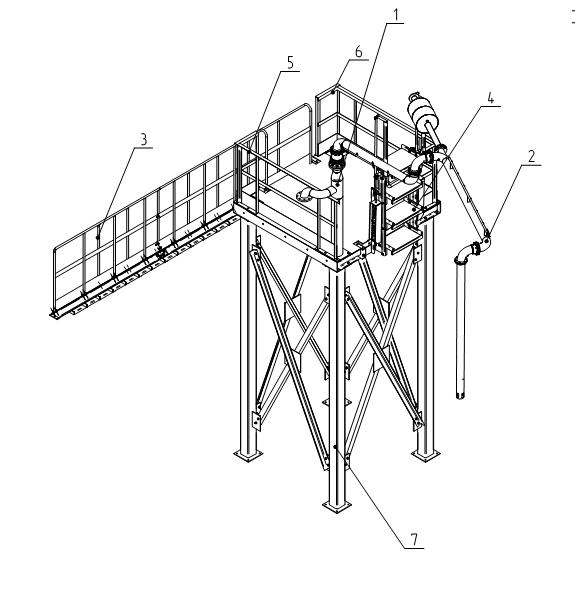

Комплектация однопостовой эстакады слива ( рис.2).
Рис.2 - Сборочный чертеж эстакады
на один пост налива в ж.д. цистерны.
1 – подвод левый; 2 – стояк наливной; 3 – лестница; 4 – мостик; 5 – перила левые; 6 – перила правые; 7 - опора. Вес железнодорожной эстакады до 1500кг.
Рис.3 - Эстакада железнодорожная на четыре поста
налива (фронт слива проходит по одной стороне эстакады).
Рис.4 - Ж.д. эстакада оборудованная
стояком верхнего налива ж.д. цистерн.
Рис. 5 - Загруженная ж.д. эстакада в 20-футовый контейнер.
