       Вихревой расходомер ЭМИС-ВИХРЬ 200 используется как расходомер газа, расходомер пара ( счетчик пара) и в составе коммерческих узлов учета. Вихревые расходомеры измеряют: сжатый воздух, попутный нефтяной газ, природный газ, углекислый газ, азот, водород, кислород, перегретый и насыщенный пар, водонефтяную смесь, неэлектропроводящие, загрязненные и агрессивные жидкости вязкостью до 7 мПа/с, воду и теплоноситель в системах холодного и горячего водоснабжения, отопления в промышленном и коммунальном хозяйстве. ЭМИС-ВИХРЬ 200 осуществляет  коммерческий и технологический учёт и других технических газов. Измерение объёмного расхода и объёма воды, водных растворов и других жидкостей, загрязненных жидкостей и смесей жидкостей, в том числе агрессивных ( расходомер кислоты) и взрывоопасных.

     ООО «ЭНЕРГОАРСЕНАЛ» поставляет расходомеры ЭМИС-ВИХРЬ 200 по цене завода-изготовителя с учетом доставки до г. Санкт-Петербург и г. Москва.

     В офисе нашей компании в г. Санкт-Петербург имеются образцы расходомеров.

     Вихревой расходомер ЭМИС-ВИХРЬ 200 внесен в Госреестр средств измерений под № 42775-09, свидетельство № 37938.Сертификат соответствия № РОСС RU.ГБ06.В00667.

     Базовая цена ЭМИС-ВИХРЬ 200 ДУ-15 без НДС за 1 шт. от 38 800 руб.

     Купить расходомер газа и расходомер пара ЭМИС-ВИХРЬ 200, узнать стоимость или запросить технический паспорт, Вы можете позвонив в офис нашей компании.

     Чтобы правильно выбрать расходомер пара ( счетчик пара) или расходомер газа , предлагаем заполнить опросный лист, размещенный на нашем сайте.

     Отгрузка оборудования в регионы России осуществляется транспортными компаниями,  предварительно необходимо согласовать с менеджером нашей компании.



ЭМИС-ВИХРЬ 200 выполняет следующие задачи:

 -- Коммерческий учет пара в котельных или для контроля технологических процессов;

 -- Коммерческий учет природного газа на крупных предприятиях;

 -- Контроль работы компрессора и учет потребления сжатого воздуха;

 -- Измерение расхода промышленных технических газов;

 -- Измерение потребления горелки;

 -- Расход жидкостей для контроля технологических процессов ( вода и теплоноситель в системах ХВС, ГВС, отопления в промышленности и коммунальном хозяйстве.



Принцип действия и конструктивные особенности.

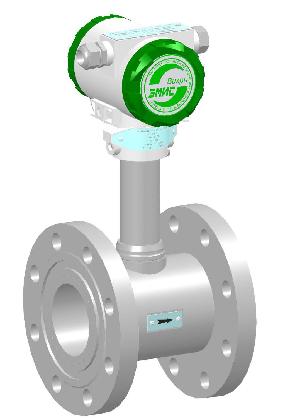

   Полнопроходной расходомер (см.рис.1) состоит из проточной части (1) и электронного блока (2). Проточная часть представляет собой полный цилиндр, в поперечном сечении которого установлено тело обтекания (3). За телом обтекания расположен чувствительный элемент (4) - сенсор.

   Электронный блок (2) крепится на цилиндре проточной части с помощью трубчатой стойки (5).

    Электронные платы размещены в электронном блоке.

    В преобразователе реализован метод измерения расхода, основанный на измерении частоты вихрей. В цилиндре проточной части установлено тело обтекания, которое вызывает  образование вихрей в набегающем потоке измеряемой среды. Вихри распространяются попеременно вдоль и сзади каждой из сторон обтекания. Частота срыва вихрей с тела обтекания пропорциональна скорости потока среды, следовательно, пропорциональна объемному расходу измеряемой среды.

   Эти завихрения вызывают колебания давления измеряемой среды по обе стороны крыла сенсора. Крыло передает пульсации давления на пьезоэлемент. Пьезоэлемент преобразует пульсации в электрические сигналы. Электронный блок после усиления, фильтрации, преобразований и цифровой обработки сигнала формирует выходные сигналы преобразователя.



     Вихревой расходомер ЭМИС-ВИХРЬ 200 внесен в Госреестр средств измерений под № 42775-09, свидетельство № 37938.Сертификат соответствия № РОСС RU.ГБ06.В00667.







Технические характеристики расходомера ЭМИС-ВИХРЬ 200

Характеристика

Значение

Диаметр условного прохода, мм

    15; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300

Погрешность

    до ±0.5%при измерении расхода жидкостей
    до ±1% при измерении расхода газа и пара

Динамический диапозон

    до 50:1 для газа и пара; до 40:1 для жидкостей

Присоединение к трубопроводу

- фланцевое (от 25 до 300 мм)

- фланцевое с коническими переходами (от 25 до 300 мм)

- сэндвич (от 15 до 200 мм)

- муфтовое (от 25 до 50 мм)

Давление измеряемой среды

    до 25 МПа

Температура измеряемой среды

    от -200°С до +460°С

Выходные сигналы:

   аналоговый токовый 4-20 мА

   частотный до 10000 Гц

   цифровой RS-485 Modbus RTU

Взрывозащита

    1ExidllВ(Т1-Т5)Х
    1ExidllС(Т1-Т5)Х-Х

Взрывонепронецаемая оболочка

    1ExidllС(Т1-Т5)Х - Х

Температура окружающей среды

    от -40°С до +70°С

Межповерочный интервал

    4 года

      Способ монтажа на трубопровод представлен несколькими исполнениями:
«С» - бесфланцевое типа «сэндвич», для диаметров условного прохода от 15 до 100 мм.
«Ф» - фланцевое, для диаметров условного прохода от 15 до 300 мм.
«ФР» - фланцевое со встроенным сужением, для диаметров условного прохода трубопровода от 25 до 100 мм.





 Особенности и преимущества интеллектуального   вихревого расходомера ЭМИС-ВИХРЬ 200:

-- широкий динамический диапазон;

 -- высокая точность измерений;

 -- независимость точности измерений от изменений параметров процесса;

 -- стабильная работа при  высоких температурах;

 -- установка с минимальным объемом монтажных работ;

 -- низкие потери давления по сравнению с окружающими устройствами;

 -- отсутствие движущихся частей;

 -- надёжность и долговечность;

 -- защита от гидроударов;

 -- не требует обслуживания;

 -- удаленная передача данных, настройки, поверка через RS-485 Modbus RTU;

 -- утвержденная имитационная поверка даже без демонтажа с трубопровода;

 -- проливная поверка на жидкостном стенде;

 -- качество мирового уровня по российским ценам.



     По запросу для повышения функциональности интеллектуальный вихревой расходомер ЭМИС-ВИХРЬ 200 комплектуется дополнительным оборудованием:

 -- фильтр жидкости ЭМИС-ВЕКТА 1210;

 -- газоотделитель ЭМИС-ВЕКТА 1211;

 -- преобразователь интерфейса RS-232/RS-485/USB ЭМИС-СИСТЕМА 750.






Для получения коммерческого предложения, необходимо предоставить заполненный опросный лист, размещенный на нашем сайте.

     ООО «ЭНЕРГОАРСЕНАЛ» являясь официальным дилером группы компаний «ЭМИС», поставляет расходомеры ЭМИС-ВИХРЬ 200 по ценам завода-изготовителя. В офисе нашей компании имеются выставочные образцы расходомеров.

Диапазон расходов*.

Базовая цена на вихревые расходомеры. Дата 20.02.2012г.

Ду

мм

Жидкости

м³/ч

Газ/пар

м³/ч

Цена без НДС, руб.

    15**

0,3-5

5-30

договорная

25

0,45-15

9,6-143

договорная

32

0,7-28

15,4-230

договорная

50

1,4-56

31-470

договорная

80

3,5-140

77-1160

договорная

100

6-240

133-2000

договорная

150

13,4-535

297-4500

договорная

200

24,7-1000

548-8230

  договорная

250

41-1630

905-13570

  договорная

300

60-2370

1320-19700

договорная

*- нижний предел расхода газа и пара изменяется в зависимости от рабочих условий

       **- максимальная температура среды – 100 град.С.



Уровень взрывозащиты.

 - «ЕхВ»  - взрывозащита уровня 1ExidllВ(Т1-Т5)Х – «искробезопасная электрическая цепь» уровня «ib» по ГОСТ Р 51330.10, предназначена для эксплуатации в среде взрывоопасных смесей группы llB.

 - «ЕхС»  - 1ExidllС(Т1-Т5)Х-Х – «искробезопасная электрическая цепь» уровня «ib» по ГОСТ Р 51330.10, предназначена для эксплуатации в среде взрывоопасных смесей группы llС.

 - «Вн»  - взрывонепроницаемая оболочка 1ExidllС(Т1-Т5)Х - Х – взрывонепроницаемая оболочка  по ГОСТ Р 51330.1, предназначена для эксплуатации в среде взрывоопасных смесей группы llС.



Монтаж и настройка расходомера.

     Преобразователь имеет 2 варианта монтажа электронного блока: интегральный и дистанционный.

      Длины прямолинейных участков до места установки приборов должны быть не менее:

- при наличии сужения  - 10 Dу*;

- при наличии колена, тройника, расширения - 10 Dу*;

- при наличии управляющего клапана, изгиба 2х90* в двух плоскостях - 30 Dу.



     *- допускается значение до 5 Dу, при этом в программе «ЭМИС Интегратор» вводятся поправочные коэффициенты.



Поверка.

     Методика первичной и периодических поверок преобразователя установлена в соответствии с требованиями ПР 50.2.009, 8.361-769 и ГОСТ 8.324-2002. Периодической поверке подлежат приборы, находящиеся в эксплуатации и после ремонта.

     Вне зависимости от измеряемой среды поверка может проводиться на жидкостной или воздушной поверочной расходомерной установке или имитационным  (беспроливным) методом, по методике, изложенной в руководстве по эксплуатации.

     Межповерочный интервал преобразователя – 4 (четыре) года.



Комплект поставки.

Наименование

Кол-во

Примечание

1

Преобразователь расхода вихревой «ЭМИС-ВИХРЬ 200»

1шт.

Исполнение      согласно заказу

2

Паспорт ЭВ-200.000.000.000.00 ПС

1экз.



3

Руководство по эксплуатации ЭВ-200.000.000.000.00 РЭ (включает Методику поверки в разделе 4)

1экз



4

Свидетельство о поверке

1экз.



5

Копии сертификатов об утверждении типа средств измерений

1экз.



6

CD с каталогом компании

1экз.





     Комплект монтажных частей (КМЧ) поставляется отдельно по заказу. В состав комплекта монтажных частей преобразователей входят два фланца, две прокладки и комплект крепежных деталей в зависимости от исполнения преобразователя расхода. Вся информация по дополнительной комплектации приведена в РЭ ЭВ-200 в п.1.4. Руководство по эксплуатации и технический паспорт «ЭМИС-ВИХРЬ 200» предоставим по запросу.



     Срок службы интеллектуального вихревого расходомера ЭМИС-ВИХРЬ 200 при соблюдении условий эксплуатации, составляет не менее 12 лет.



     Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня изготовления.



     По дополнительному согласованию возможно оказание услуг по монтажу и запуску оборудования в эксплуатацию.



Пример установки: вихревой расходомер ЭМИС-ВИХРЬ 200 для учета газа.


Гарантия

На все поставляемое нашей компанией оборудование, представляется гарантия 12 месяцев с момента отгрузки.

В период действия гарантийного срока оборудование может быть отремонтировано бесплатно, в случае, если неисправность возникла по вине производителя. Более подробно о гарантийном сроке можно узнать у сотрудников нашей компании.

Также в нашей компании можно заказать услугу по ремонту оборудования после окончания гарантийного срока.

В нашей компании можно приобрести запасные части и ремкомплекты на все поставляемое оборудование.
