Насосы типа ПН ( пластинчатые насосы) применяются как насосы для патоки, насосы для нефтешлама, насосы для вязких жидкостей, различных сред и даже имеющих в себе механические включения, соизмеримые с объемом рабочей камеры. Обладают самовсасыванием с 5 метров ( можно использовать как самовсасывающие насосы насосы для мазута). Насос может работать в реверсивном режиме, но с некоторым изменением рабочих характеристик, поэтому данный режим рекомендуется использовать только в случае крайней необходимости.
Наша компания в большом ассортименте предлагает насосы для вязких жидкостей, в том числе, насосы для нефтешлама по ценам производителя.
Если вы хотите купить самовсасывающий насос для мазута, насосы для патоки или насосы для перекачки любых вязких жидкостей, узнать цены и сроки поставки, получить консультацию, отзывы о работе и осуществить подбор насосов, обращайтесь в нашу компанию по телефонам указанным на нашем сайте.
Устройство и принцип работы пластинчатого насоса:
Насосы серии ПН (пластинчатые насосы) представляют собой объемные машины роторного типа. В корпусе насоса установлено рабочее колесо (ротор) с выдвигающимися в нем пластинами. Корпус и ротор насоса создают рабочий канал. При вращении рабочего колеса, пластины, двигаясь в пазах по диаметру ротора, поочередно попадают в рабочий канал по эксцентричной траектории. Между двумя пластинами образуется рабочий объем, перемещаемый ими из зоны всасывания в зону нагнетания. Перемещение объемов происходит без защемления и вытеснения, рабочий канал является прямоточным. Применяемый принцип подачи рабочей среды прост, что облегчает обслуживание и ремонт насоса. Конструкция пластинчатого насоса обеспечивает хорошее разряжение на входе в насос, что позволяет использовать его в режиме самовсасывания. При работе насоса нагрузка с рабочего колеса передается на пластины, которые легко смазываются рабочей жидкостью. Основному износу подлежат рабочие пластины, поверхность эксцентрика, об который трутся выдвигающиеся пластины, а также пазы ротора. Данные детали легко меняются при ремонте. Изменение скорости вращения насоса приводит к изменению подачи и напора рабочей среды.
Насосы изготавливаются из различных материалов проточных частей, в том числе из нержавеющей стали.
По дополнительному заказу насосы для вязких жидкостей комплектуются рубашкой обогрева и устройством для дозирования.
Цена указана в г. Санкт-Петербург. Стоимость доставки в другие города можно узнать позвонив в офис компании.
Технические характеристики и цены от 07.02.2012г.
| Модель насоса |
Материал корпуса |
Мах вязкость cPs |
об/мин |
Подача м3/ч |
Мах напор, Бар |
Рабочая температура, | Цена с НДС, Руб |
| ПН30 | алюминий | До 10000 | 960 | До 11 | 15 | от -40 до +120 | 69 941, 00 |
| ПН30 | нерж. сталь |
До 10000 | 960 | До 11 | 15 | от -40 до +120 | 178 915, 00 |
| ПН40 | алюминий | До 15000 | 960 | До 16 | 15 | от -40 до +120 | 72 227, 00 |
| ПН50 | алюминий | До 100000 | 960 | До 60 | 15 | от -40 до +120 | 144 451, 00 |
| ПН65 | алюминий | До 100000 | 960 | До 80 | 15 | от -40 до +120 | 153 325, 00 |
-- Цены указанны на насосы на раме без двигателя.
-- Двигатель подбирается отдельно в зависимости от задачи и от типа перекачиваемой жидкости.
-- По дополнительной заявке возможно изготовить насос с электрообогревом и устройством для дозирования.
-- Стоимость электрообогрева от 10 000,00 руб.
-- Коммерческие предложения предоставляем по запросу.
Насосы серии ПН могут быть выполнены в следующем исполнении:
- гигиеническая версия ( для пищевых производств);
- промышленная версия ( для масляных и нефтяных продуктов, лакокраски и химии, перекачки сложных абразивных сред).

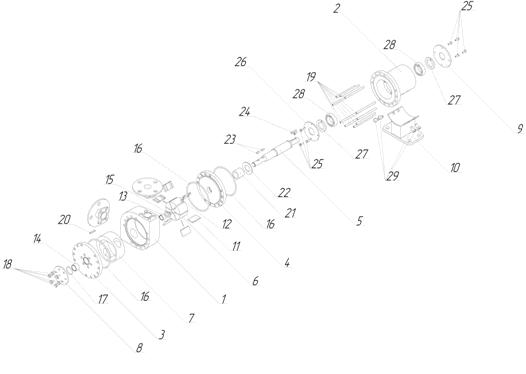

Схема сборки / разборки насосной головки:
Normal 0 false false false MicrosoftInternetExplorer4

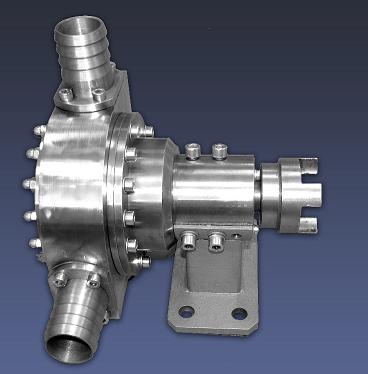

Рис.1 Насос серии ПН
