     Ротационный счетчик газа ЭМИС-РГС 245 предназначен для измерения объемного расхода газа, находящихся под давлением до 1,6 МПа. Ротационный счетчик газа измеряет среды: природный газ, попутный нефтяной газ, воздух, бутан, этилен, азот и др. с температурой от -30 до +80 oC и механическими включениями до 50 мкм.

     Ротационный счетчик предназначен для коммерческого или технологического учёта объемного расхода газов в системах контроля и регулирования в различных отраслях промышленности (нефтегазовой, нефтеперерабатывающей, газовой, химической). Совместно с вычислителем, датчиком давления и датчиком температуры возможно использование счетчика в узлах учета, ГРПШ, ШУУРГ и других комплексах, предназначенных для учета параметров газа.

     Чтобы правильно выбрать ротационный счетчик газа, предлагаем заполнить опросный лист, размещенный на нашем сайте.

     ООО «ЭНЕРГОАРСЕНАЛ» поставляет ротационный счетчик газа по цене завода-изготовителя со склада нашей компании в г. Санкт-Петербург и г. Москва.

     В офисе нашей компании в г. Санкт-Петербург имеются образцы расходомеров.

     Отгрузка оборудования в регионы России осуществляется транспортными компаниями,  предварительно необходимо согласовать с менеджером нашей компании.



     На рисунке 1.1 представлен внешний вид счетчика ЭМИС-РГС 245, который состоит

из следующих основных узлов: корпус (1); штуцер отбора давления (2); передняя крышка счетчика (3); счетный механизм (4); 8-ми разрядный роликовый сумматор (5); низкочастотный датчик импульсов (6) (по дополнительному заказу); роторы счетчика (7); фланцевая крышка (8); задняя крышка счетчика (9); гильза для монтажа датчика температуры (10).



 Рис 1.1. Вид счетчика ЭМИС-РГС 245



      Ротационный счетчик работает по принципу вытеснения определенного объема газа вращающимися роторами. Роторы счетчика, имеющие форму «восьмерки», за счет разницы давлений на входе и выходе синхронно вращаются в противоположных направлениях, отсекают определенный объем газа и вытесняют его в направлении движения газа в трубе. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух роторов.

На рисунке 1.2 показан порядок вращения роторов в камере счетчика.



 Рис 1.2. Порядок вращения роторов в камере счетчика



Технические характеристики.

Рабочее давление среды не более ………………………………………………. 1,6 МПа

Температура измеряемой среды от ……………………………………….. -30 до +80 оС

Атмосферное давление от ………………………………………………… 86 до 106 кПа

Температура окружающей среды от …………………………………........ -30 до +60 оС

Относительная влажность воздуха не более ………………………………….…….. 95%

Выходные сигналы импульсный низкочастотный*

Защита от пыли и влаги ................ счетчик – IP65…………. датчик импульсов* – IP65

Интервал между поверками …………………………………………………………. 6 лет

Материал корпуса ………………………………………………….. алюминиевый сплав

Срок службы не менее ……………………………………………………………... 20 лет

*Примечание: при наличии в комплекте поставки



Преимущества.

Широкий модельный ряд для трубопроводов с Ду от 25 до 200 мм;

 -- Возможность работы на малых расходах от 0,5 м3/ч;

 -- Высокий ВПИ (до 1600 м3/ч);

 -- Низкие потери давления;

 -- Высокая чувствительность;

 -- Широкий динамический диапазон для всех типоразмеров;

 -- Высокая точность измерений объема газа (исполнение с погрешностью ±0,5% по спецзаказу);

 -- Малые габариты счетчика;

 -- Возможность установки датчиков температуры и давления в корпусе счетчика для совместной работы с электронным корректором объема газа;

 -- Нет необходимости в прямых участках до и после места установки счетчика;

 -- Возможность установки на горизонтальном и вертикальном участках трубопровода, что снижает стоимость проекта и упрощает выбор места установки.



Диапазоны измерений.

Типоразмер

Диаметр условного прохода Ду, мм

Динамический диапазон

Qmin,

м3/ч

Qmax,

м3/ч

G10

25

1:40

0,4

16

G16

50

1:50

0,5

25

G25

50

1:80

0,5

40

G40

50

1:130

0,5

65

G65

50

1:200

0,5

100

G100

80

1:250

0,65

160

G160-3’’

80

1:160

1,6

250

G160-4’’

100

1:160

1,6

250

G250

100

1:200

2,0

400

G400-4’’

100

1:200

3,2

650

G400-6’’

150

1:100

6,5

650

G650

150

1:100

10,0

1000

G1000

200

1:100

16

1600


Счетный механизм.

      G10-G65 – 6 целых и 2 дробных разряда, емкость счетного механизма 106 м3, цена деления младшего разряда 0,002 м3;

     G100-G650 – 7 целых и 1 дробный разряд, емкость счетного механизма 107 м3, цена деления младшего разряда 0,02 м3;

     G1000 – 8 целых разрядов, емкость счетного механизма 108 м3, цена деления младшего разряда 0,2 м3.



Импульсный выходной сигнал.

     Температура окружающей среды: -30…+ 60 oC Степень защиты: IP65 Напряжение питания: 2,7 - 3,6В Варианты исполнений:

 -- Активный;

 -- Пассивный (геркон). Цена импульса: 0,1; 1,0 или 10,0 м3/имп в зависимости от типоразмера.



Точность измерений.

     Относительная погрешность измерений зависит от номинального значения расхода и типоразмера эксплуатируемого счетчика.

 -- В диапазоне расходов от Qmin до Qt погрешность измерения не более ±2,0%,

 -- в диапазоне от Qt до Qmax погрешность измерения не более ±1,0%.

Типоразмер

Диаметр условного прохода Ду, мм

Переходное значение расхода Qt

G10

25

0,15 от Qmax

G16

50

0,10 от Qmax

G25-G1000

50-200

0,05 от Qmax


 Варианты установки.

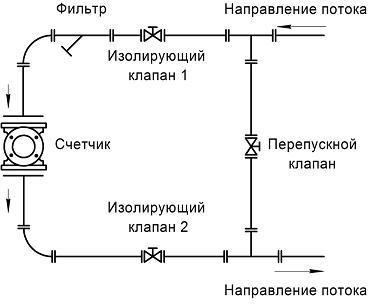

     Вертикальная установка:

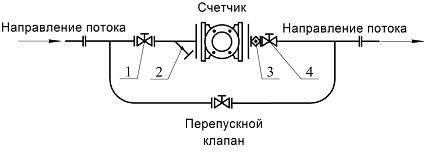

Горизонтальная установка:



 Рекомендации по установке.

     При выборе места установки счетчика ЭМИС-РГС 245 следует руководствоваться следующими правилами:

 -- для нормального функционирования счетчика соблюдение прямых участков до и после счетчика не требуется;

 -- счетчик может быть установлен в непосредственной близости от фильтра, запорного устройства или регулятора давления газа;

 -- счетчик следует устанавливать в легкодоступных для считывания данных и обслуживания местах;

 -- в месте установки счетчика должна отсутствовать сильная вибрация, высокие температуры и сильные магнитные поля;

 -- счетчик рекомендуется устанавливаться в закрытом помещении или под навесом, который обеспечивает достаточную защиту счетчика от внешних атмосферных воздействий;

 -- рекомендуется предусмотреть защиту от попадания влаги на счетчик;

 -- счетчик не должен устанавливаться в месте напряжения трубопровода и не должен являться опорой трубопровода;

 -- счетчик не должен устанавливаться на трубопроводе, в котором возможны резкие изменения скорости потока среды или пульсирующие потоки;

 -- рекомендуется использование запорной арматуры, которая будет обеспечивать плавный запуск счетчика (например, шаровые краны с механическим приводом).





Комплектация счетчика ЭМИС-РГС 245.

Стандартная комплектация:

 -- Ротационный счетчик ЭМИС-РГС 245;

 -- Уплотнительные кольца – 2 шт.;

 -- Фланцевые крышки – 2 шт.;

 -- Болты – (Nотв. х 2) шт.;

 -- Емкость с маслом – 1 шт.;

 -- Руководство по эксплуатации и Паспорт.



По дополнительному заказу:

 -- датчик импульсов;

 -- Фильтр газа ЭМИС-ВЕКТА 1215/1219 со степенью фильтрации не ниже 50 мкм;

 -- Датчик перепада давления.



Гарантия

На все поставляемое нашей компанией оборудование, представляется гарантия 12 месяцев с момента отгрузки.

В период действия гарантийного срока оборудование может быть отремонтировано бесплатно, в случае, если неисправность возникла по вине производителя. Более подробно о гарантийном сроке можно узнать у сотрудников нашей компании.

Также в нашей компании можно заказать услугу по ремонту оборудования после окончания гарантийного срока.

В нашей компании можно приобрести запасные части и ремкомплекты на все поставляемое оборудование.
