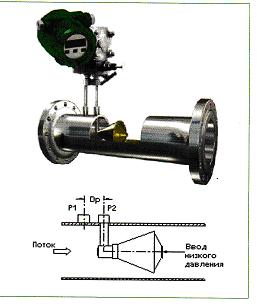

     Расходомер переменного перепада давления ЭМИС-ВЕНТУРИ 240 предназначен для измерения объемного расхода жидкостей, газов и паров в трубопроводах высокого давления и передачи полученной информации для технологических целей. Область применения: металлургическая, деревообрабатывающая, целлюлозно-бумажная, энергетическая, пищевая промышленность.

    ООО «ЭНЕРГОАРСЕНАЛ» поставляет расходомеры ЭМИС-ВЕНТУРИ 240 по цене завода-изготовителя с учетом доставки до г. Санкт-Петербург и г. Москва.



               ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Измеряемые среды.........................................................газ, пар, жидкости

Температура среды........................................................................до+850 С

Давление среды.............................................................................до 42МПа

Диаметр трубопровода......................................................от 15 до 2200 мм

Динамический диапазон....................................................................до 1:10

Погрешность измерения жидкости......................................................+0,5%

Погрешность измерения газа/пара......................................................+1,0%

Выходные сигналы................4-20мА/HART/DRAIN/RS485/Foundation fieldbus

Взрывозащита.....взрывонепроницаемая оболочка, искробезопасная цепь

Напряжение питания....................................................................24 В, 220 В

Температура окр. среды........................................................от -40 до +85 С



ОСОБЕННОСТИ И ПРИЕМУЩЕСТВА

- Возможности измерения расхода высокотемпературных агрессивных сред под высоким

   давлением

- Низкие требования к прямым участкам трубопровода: 0-3 ДУ до и 0-1 ДУ после места

   установки расходомера

- Отсутствие движущихся частей





Для получения коммерческого предложения, необходимо предоставить заполненный опросный лист, размещенный на нашем сайте и отправить его на электронную почту или по факсу в офис нашей компании в г. Санкт-Петербург.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Обозначение

Пояснение

ЭМИС-ВЕНТУРИ-КМЧ

Комплект монтажных частей (фланцы, прокладки, гайки, шайбы)

ЭМИС-ВЕНТУРИ-ВТ

Монтажная технологическая вставка

ЭМИС-ВЕКТА

Фильтр

ЭВ913/915

Электронный блок



ДИАПАЗОН РАСХОДОВ*

Ду, мм

Воздух, м3/ч

Вода, м3/ч

Пар, м3/ч

15

8-80

0,5-5

9,0-90

25

23-231

1,5-15

25-253

40

60-600

4-40

100-1000

50

90-900

6-60

250-2500

80

240-2400

16-160

250-2500

100

380-3800

25-250

400-4000

150

840-8400

56-560

900-9000

200

1500-15000

100-1000

1600-16000

250

2300-23000

156-1560

2500-25000

300

3350-33500

225-2250

3600-36000

350

4600-46000

300-3000

5000-50000

400

6000-60000

400-4000

6400-64000

500

9300-93000

620-6200

10000-100000

600

13350-133500

900-9000

19500-195000

700

18200-182000

1220-12200

19700-197000

800

23750-237500

2000-20000

32600-326000

900

37100-371000

2500-25000

40400-404000

1000

53400-53400

3600-36000

5800-58000

1200

72500-725000

4900-49000

7900-79000

1400

94900-949000

6350-63500

103000-1030000

1600

120000-1200000

8000-80000

130000-1300000

1800

148000-1480000

9900-99000

160000-1600000

2000

1480000-11480000

9900-99000

160000-1600000

2200

180000-1800000

120000-1200000

195000-1950000

*- Диапазон расходов и конструкция конусного тела обтекания уточняются у специалистов при заказе.

ВНИМАНИЕ!

            При измерении сжимаемых сред: газов и паров, необходимо заказывать электронный блок для вычисления расхода ЭМИС-ВЕНТУРИ 913/915 (ЭВ913/915), преобразующий дифференциальное давление с датчика в показания расхода.

            Возможна поставка расходомера с дополнительной комплектацией: термометром сопротивления, датчиком абсолютного давления и электронным блоком ЭМИС-ВЕНТУРИ 913/915 для индикации расхода измеряемой среды.



ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

     Расходомер переменного перепада давления ЭМИС-ВЕНТУРА 240 с корпусом из углеродистой стали и конусом из нержавеющей стали, 1%-ной погрешностью измерения, со счетчиком-индикатором, Ду 40 мм, на давление 16МПа, с аналоговым токовым выходным сигналом (4…20мА), без государственной поверки будет выглядеть следующим образом: ЭМИС-ВЕНТУРА 240-40-Ст-16-СИ-А-1

Гарантия

На все поставляемое нашей компанией оборудование, представляется гарантия 12 месяцев с момента отгрузки.

В период действия гарантийного срока оборудование может быть отремонтировано бесплатно, в случае, если неисправность возникла по вине производителя. Более подробно о гарантийном сроке можно узнать у сотрудников нашей компании.

Также в нашей компании можно заказать услугу по ремонту оборудования после окончания гарантийного срока.

В нашей компании можно приобрести запасные части и ремкомплекты на все поставляемое оборудование.
