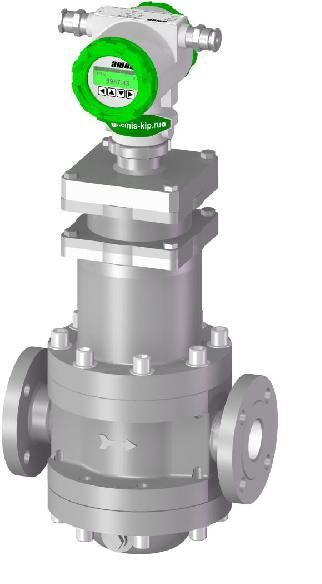

        Роторный счетчик ( расходомер) используется как расходомер мазута, счетчик бензина, счетчик керосина, счетчик битума, счетчик дизельного топлива (солярки), счетчик нефти, счетчик сжиженного газа, нефти с водой и других жидкостей на предприятиях топливно-энергетического комплекса и других отраслей промышленности.
     Счетчик ( расходомер) предназначен для измерения объема и объемного расхода жидкостей вязкостью от 0,3 до 20000 мПа·с.

     Роторный расходомер-счетчик применяется в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в стационарных технологических установках, наземных подвижных средствах заправки и перекачки, в системах коммерческого учета.
     Расходомер-счетчик предназначен для работы во взрывобезопасных и взрывоопасных условиях.
     Роторный счетчик взрывозащищенного исполнения ЭД-230Вн имеет вид взрывозащиты «взрывонепроницаемая оболочка» и маркировку взрывозащиты «1ExdIIC(T2-T6)X».


     ООО «ЭНЕРГОАРСЕНАЛ» поставляет расходомеры ЭМИС-ДИО 230 по цене завода-изготовителя с учетом доставки дог. Санкт-Петербург и г. Москва.

     В офисе нашей компании в г. Санкт-Петербург имеются образцы расходомеров.

     Чтобы купить расходомер мазута и других жидкостей, получить подробную техническую информацию о расходомерах нефтепродуктов, Вы можете обратившись в офис нашей фирмы или заполнить опросный лист, размещенный на нашем сайте.

     Базовая цена ЭМИС-ДИО 230  ДУ-8 без НДС за 1 шт. от 46 500 руб.

     Отгрузка оборудования в регионы России осуществляется транспортными компаниями,  предварительно необходимо согласовать с менеджером нашей компании.

     Для автоматического дозирования и измерения расхода нефти, предлагаем узел учета нефти на базе расходомера ЭМИС-ДИО 230 или ЭМИС-МАСС 260. В состав узла учета нефти входит: счетчик нефти, фильтр-газоотделитель, трубопроводная арматура, контроллер, блок питания, датчик давления и другое оборудования ( стоимость и  комплектация определяется после заполнения опросного листа). Все оборудование входящее в состав узел учета имеет необходимые разрешения и сертификаты. Узел учета нефти выполняет следующие функции: автоматическое измерение количества нефти в единицах массы, автоматическое определение плотности нефти, автоматическое измерение температуры нефти; сбор и обработка информации с первичных преобразователей расхода, плотности, температуры, давления, контроль за диапазоном измеряемых величин, при необходимости возможно вести архив измеренных значений.

Принцип действия и конструктивные особенности ЭМИС-ДИО 230.


     Первичный преобразователь представляет собой измерительную камеру с подводящим и отводящим патрубками и фланцами для монтажа на трубопровод. В измерительной камере расположены два спиралевидных ротора (2), приводимые во вращение потоком измеряемой жидкости. Каждый оборот роторов соответствует прохождению фиксированного объема жидкости через измерительную камеру (1). Узел регистрации вращения обеспечивает формирование первичного электрического сигнала, содержащего информацию о вращении роторов. Первичный сигнал передается в электронный преобразователь, размещенный непосредственно на первичном преобразователе или отдельно от него. Электронный преобразователь осуществляет обработку первичного сигнала, вычисление значения объема и расхода среды и формирование выходных сигналов счетчика, а также отображение информации на индикаторе (для исполнения СИ).
Корпус электронного  преобразователя имеет две крышки для доступа к индикатору и электронному блоку, а также два отверстия для установки кабельных вводов.

     Расходомер ЭМИС-ДИО 230 Внесен в Госреестр средств измерений под №38302-10, свидетельство  №32305. Сертификат соответствия № РОСС RU.ГБ06.В00501.





Технические характеристики счетчика

Характеристика

Значение

 Диаметр условного прохода, мм

   8; 15; 25; 40; 50; 80; 100; 150; 200; 250; 300;400

 Класс точности

   0,15; 0,25; 0,5

 Избыточное давление измеряемой      среды

   до 6,4 МПа

 Температура измеряемой среды

   от -40ºС до +250ºС

 Вязкость измеряемой среды

   от 0,3 до 20000 мПа·с

          Выходные сигналы:

   импульсный

   цифровой RS-485

   аналоговый токовый 4-20 мА

 Напряжение питания

   24 В постоянного тока

 Взрывозащита

   1ExdIIC(T2-T6)Х, -30 ≤ ta ≤ + 70 0C

 Атмосферное давление

   от 84 до 106,7 кПа

 Температура окружающей среды

   от -30ºС до +70 ºС

 Относительная влажность, %, не более

   95±3% (без конденсации влаги, при температуре 35 ºС)

 Устойчивость к воздействию внешнего магнитного поля

   до 400А/м,50Гц

 Вибрация

   Группа V2 по ГОСТ 12997

 Защита от пыли и влаги

   IP65

 Межповерочный интервал

   1 год

 Срок службы

   не менее 8 лет

 Габаритные размеры и масса

   По запросу





      Преимущества счетчиков ЭМИС-ДИО 230 и особенности.

 -- благодаря специальной спиралевидной конструкции роторов счетчики ЭМИС-ДИО 230

выгодно отличаются по следующим показателям:

 -- высокая точность измерений до 0,15%;

 -- низкие потери давления за счет применения роторов специальной формы;

 -- высокая надежность;

 -- самосмазывание движущихся частей;

 -- отсутствие шума и вибрации при работе;

 -- нет требований к прямым участкам трубопровода;

 -- может использоваться для измерения как постоянного расхода, так и

нерегулярного;

 -- удобство монтажа.

Для получения коммерческого предложения, необходимо предоставить заполненный опросный лист, размещенный на нашем сайте.

Базовая цена на расходомеры ЭМИС-ДИО-230. Дата 20.02.2012г.

Ду,мм

Полный диапазон расходов, м³/ч

Цена без НДС, руб.

008

0,009-0,35

договорная

015А

0,025-0,9

договорная

015Б

0,03-1,1

договорная

015В

0,15-4,5

договорная

025А

0,2-6,5

договорная

025Б

0,3-11

договорная

040

0,8-28

договорная

050

1,2-44

договорная

080

3-100

договорная

100

4-110

договорная

150

8-280

договорная

200

15-440

договорная

250

20-650

договорная

300

30-1100

договорная

400

90-1700

договорная

    ООО «ЭНЕРГОАРСЕНАЛ» являясь официальным дилером группы компаний «ЭМИС», поставляет расходомеры ЭМИС-ДИО 230 по ценам завода-изготовителя. В офисе нашей компании имеются выставочные образцы расходомеров.

Диапазоны измерений.

      В таблице 1указаны диапазоны измерения счетчиков классов точности 0,25 и 0,5 при различных значениях вязкости измеряемой среды.

     Работоспособность счетчиков обеспечивается при расходах, соответствующих полному диапазону согласно таблице 1.

     Измерение объема и расхода с нормированной погрешностью обеспечивается при условии, что расход измеряемой среды лежит в пределах, указанных в таблице 1для заданной вязкости измеряемой среды и класса точности счетчиков.

     Эксплуатация счетчиков при расходах, превышающих максимальное значение для нормированного диапазона, но не превышающих максимальное значение для полного диапазона измерений допускается в течение не более 2-х часов в сутки. Эксплуатация счетчика при расходах, превышающих максимальное значение для полного диапазона, не допускается.

Значение нижней границы полного диапазона измерения зависит от параметров измеряемой    среды и уточняется при заказе.



     По запросу для повышения функциональности роторный расходомер ЭМИС-ДИО 230 комплектуется дополнительным оборудованием:

 -- фильтр жидкости;

 -- газоотделитель;

 -- преобразователь интерфейса RS-232/RS-485/USB ЭМИС-СИСТЕМА 750.



Таблица 1. Диапазоны расхода для счетчиков с корпусом из углеродистой  стали (исп. «Ст» и «Н1») при температуре измеряемой среды до  +150ºС в соответствии с классом точности.

Ду,мм

Полный диапазон расходов, м³/ч

Диапазон расходов с нормированной погрешностью

Цена импульса, л/имп.

0,32-0,8мПа•с

0,8-2мПа•с

2-5мПа•с,

 5-400мПа•с

400-2000мПа•с

2000-20000мПа•с

Бензин, сжиженный газ

Керосин, вода

Дизельное топливо, неочищенная нефть

битум

Сверхвязкие жидкости

0,5

0,25

0,5

0,25

0,5

0,25

0,5

0,25

0,5

0,25

008

0,009-0,35

0,06-0,3

0,10-0,3

0,05-0,3

0,07-0,3

0,03-0,3

0,06-0,3

0,03-0,27

0,06-0,27

0,03-0,24

0,06-0,24

0,01

015А

0,025-0,9

0,2-0,8

0,27-0,8

0,1-0,8

0,2-0,8

0,08-0,8

0,16-0,8

0,08-0,7

0,16-0,7

0,08-0,6

0,15-0,6

015Б

0,03-1,1

0,25-1

0,33-1

0,2-1

0,25-1

0,1-1

0,2-1

0,1-0,9

0,2-0,9

0,1-0,8

0,2-0,8

015В

0,15-4,5

0,6-3

-

0,4-4

-

0,4-4

-

0,3-2,4

0,3-2,4

0,001

025А

0,2-6,5

1,5-6

1,2-6

1,2-6

1,5-6

0,6-6

1,2-6

0,5-5,4

1,2-5,4

0,6-5

1,2-5

0,1

025Б

0,3-11

3-8

-

1,5-10

-

1-10

-

1-8

1-6

0,01

040

0,8-28

8-20

8-20

2,7-22

5,5-22

2,5-25

4,4-22

2.1-18

4,2-18

1,5-12

3-12

050

1,2-44

9-36

15-36

4,5-36

9-36

4-40

7,2-36

2,8-24

6-24

2,2-18

4,5-18

080

3-100

20-80

32-80

10-80

20-80

9-90

16-80

6,5-56

14-56

5-40

10-40

0,1

100

4-110

25-100

40-100

13-100

25-100

12-120

20-100

8,5-72

18-72

6,5-54

11-54

150

8-280

55-225

88-220

31-250

57-225

25-250

44-220

18-150

38-150

12-100

25-100

200

15-440

90-360

150-360

50-400

90-360

40-400

72-360

28-240

53-210

20-160

40-160

250

20-650

135-540

180-540

68-540

135-540

60-600

108-540

42-360

90-360

30-240

60-240

300

30-1100

225-900

300-900

112-900

225-900

100-1000

180-900

70-600

150-600

54-450

113-450

400

90-1700

400-1600

550-1600

200-1600

400-1600

180-1800

3200-1600

130-1100

275-1100

90-750

180-750

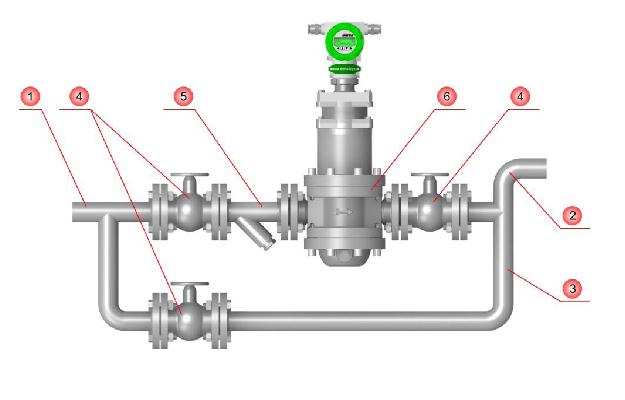

Схема установки.

Оптимальная схема установки счетчика ЭМИС-ДИО 230.

№ на рис.

Наименование

1

Измерительная линия трубопровода, используемая в штатном режиме

2

Изгиб трубопровода вверх для отвода газовых скоплений

3

Байпасная линия трубопровода, используемая во время обслуживания  счетчика

4

Задвижки для использования байпасной линии

5

Фильтр и/или газоотделитель (например, серии ЭМИС-ВЕКТА)

6

Счетчик

Монтаж и настройка.

     Преобразователь имеет 2 варианта монтажа электронного блока: встроенный и дистанционный.

     Оптимальным является монтаж счетчика на горизонтальном участке трубопровода с вертикальной ориентацией роторов.

     Счетчик следует устанавливать так, чтобы его рабочая полость всегда была заполнена измеряемой жидкостью, исключив возможность скопления газа и твердых механических частиц.

Поверка.

     Методика первичной и периодических поверок преобразователя включена в комплект поставки счетчика «ЭМИС-ДИО 230».

     Межповерочный интервал преобразователя – 1 года.

Комплект поставки.

Наименование

Кол-во

1

Счетчик  ЭМИС-ДИО 230

1шт.

Исполнение согласно заказу

2

Паспорт ЭД-230.000.00 ПС

1экз.

3

Руководство по эксплуатации ЭД-230.00.00 РЭ включает Методику поверки)

1экз

4

Свидетельство о поверке

1экз

5

Копии сертификатов об утверждении типа средств измерений

1экз

6

CD с каталогом компании

1экз.

     Срок службы счетчика ЭМИС-ДИО 230 при соблюдении условий эксплуатации, составляет не менее 8 лет.

      Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня изготовления.

      По дополнительному согласованию возможно оказание услуг по монтажу и запуску оборудования в эксплуатацию.

            Пример установки: роторный  расходомер для учета мазута ЭМИС-ДИО 230 ДУ-200, количество 2 шт.

Место установки: г. Санкт-Петербург.

Варианты исполнений счетчиков.

Таблица 2. Варианты исполнений счетчиков.

1

Взрывозащита

-

Без взрывозащиты

Вн

Взрывозащита вида 1ExdllС(T2-Т6)

х

спецзаказ

2

Типоразмер преобразователя (диаметр условного прохода трубопровода)

008

Ду=8мм

100

Ду=100 мм

015

Ду=15мм

150

Ду=150 мм

025

Ду=25 мм

200

Ду=200 мм

040

Ду=40мм

250

Ду=250 мм

050

Ду=50мм

300

Ду=300 мм

080

Ду=80мм

400

Ду=400 мм

х

спецзаказ

3

Диапазон расхода

-

Стандартный, в соответствии с РЭ

А…В

Стандартный, в соответствии с РЭ

Х

Спецзаказ

4

Измеряемая среда

-

Жидкости вязкостью от 0,8мПа*с до 20000 мПа*с

СГ

Жидкости вязкостью от 0,8мПа*с

Х

Спецзаказ

5

Материалы проточной части

СТ

Роторный механизм и корпус из углеродистой стали

Н1

Роторный механизм из нержавеющей стали, корпус из углеродистой стали

Н2

Роторный механизм и корпус из нержавеющей стали (температура измеряемой среды не более +80С, класс точности 0,5%)

Х

спецзаказ

6

Соединение с трубопроводом

Ф

Фланцевое соединение

ФР

Фланцевое соединение с коническими переходами на другой диаметр

Х

спецзаказ

7

Термокожух

-

Без термокожуха

Т

С термокожухом для внешнего обогрева корпуса счетчика паром или маслом

Х

спецзаказ

8

Размещение электронного преобразователя

-

Электронный преобразователь размещен на корпусе первичного преобразователя

Д

Дистанционное размещение электронного преобразователя

Х

спецзаказ

9

Максимальное давление измеряемой среды

1,6

Максимальное давление – 1,6 МПа

2,5

Максимальное давление – 2,5 МПа

4

Максимальное давление – 4,0 МПа

6,4

Максимальное давление – 6,4 МПа

х

спецзаказ

10

Температура измеряемой среды

80

Температура измеряемой среды от -20 до +80С

150

Температура измеряемой среды от +80 до +150С

250

Температура измеряемой среды от +150 до +250С

Х

спецзаказ

11

Класс точности

0,15

Погрешность измерения расхода 0,15% (класс А+)

0,25

Погрешность измерения расхода 0,25% (класс А)

0,5

Погрешность измерения расхода 0,5%

х

спецзаказ

12

Индикатор

-

отсутствует

СИ

Счетчик-индикатор расхода со стандартными функциями

х

спецзаказ

13

Выходные сигналы

-

Импульсный   + цифровой сигнал  RS-485

А

Аналоговый токовый  4-20мА+ цифровой  RS-485

х

спецзаказ

14

Индикатор

-

Счетчик-индикатор с базовым набором функций

х

спецзаказ

15

Калибровка, поверка

-

Заводская калибровка по 5 точкам, тест на давление (на технологические нужды)

ГП

Государственная поверка (для коммерческого учета)



   Пример обозначения при заказе:

   Роторный  расходомер  жидкостей ЭМИС-ДИО 230 со взрывозащитой 1ExdllCT6  с Ду 50мм, с материалом  проточной части из углеродистой стали,  с максимальным давлением  среды до 1,6 МПа, с диапазоном температуры измеряемой среды от -40 до +80С, с аналоговым токовым и цифровым выходными сигналами и с комплектом монтажных частей будет выглядеть следующим образом:

     ЭМИС-ДИО 230-Вн-050-В-СГ-Ст-Ф-Т-1,6-80-0,5-СИ-А-ГП (с фильтром жидкости ЭМИС-ВЕКТА 1210), ( комплект монтажных частей ЭМИС-ДИО 230 КМЧ).



Гарантия

На все поставляемое нашей компанией оборудование, представляется гарантия 12 месяцев с момента отгрузки.

В период действия гарантийного срока оборудование может быть отремонтировано бесплатно, в случае, если неисправность возникла по вине производителя. Более подробно о гарантийном сроке можно узнать у сотрудников нашей компании.

Также в нашей компании можно заказать услугу по ремонту оборудования после окончания гарантийного срока.

В нашей компании можно приобрести запасные части и ремкомплекты на все поставляемое оборудование.
